微光系列

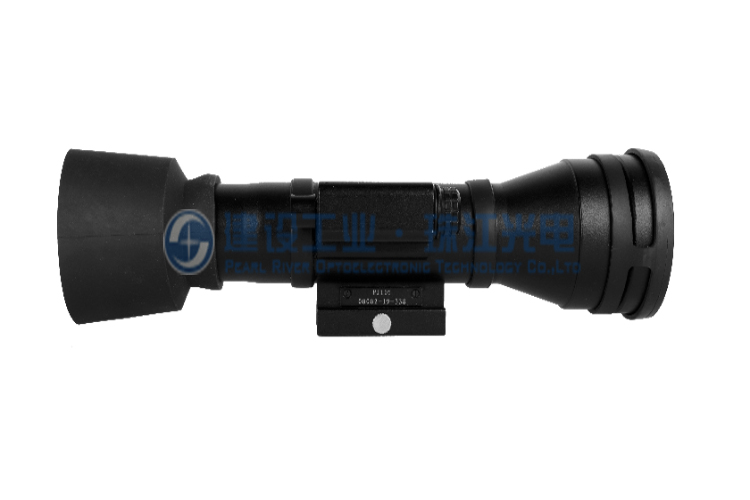

中型微光觀察瞄準鏡
中型微光觀察瞄準鏡
CS/ON8·NIGHT·VISION·SIGHT
裝備概述
中型微(wei)光觀察(cha)瞄(miao)準鏡(jing)，主要(yao)用于夜間對 400m 以內自立(li)人(ren)員(yuan)目標進行(xing)識別(bie)并實施瞄(miao)準射擊(ji)。本微(wei)光前置鏡(jing)采用超(chao)二代像增強器 1XZ18/18WHS(XX2040)型，并可外(wai)接 3.6 倍接目鏡(jing)用于手持觀察(cha)，方便狙擊(ji)手進行(xing)搜索目標和對戰(zhan)場情況輔助觀察(cha)。
Summary
CS/ON8 Night Vision Sight, mainly used for night in400m within the target identification and implementation of targeted shooting. the super second-generation image intensifierlXZ18/18WHS (XX2040) type, and can be external 3.6times times eyepiece for hand--held observation, it isconvenient for the sniper to search the target and thebattlefield situation auxiliary observation.
技術參數
倍率 | 1× |
視場 | 11°（加(jia)接目鏡手持觀察狀態(tai)） |
出瞳直徑 | 7毫(hao)米 |
出瞳(tong)距離 | 30毫米(mi) |
分辨(bian)率 | 串聯高精(jing)度白(bai)光(guang)(guang)瞄(miao)準鏡(jing)時，在(zai)微(wei)光(guang)(guang)分辨率板(ban)的對比度為35%～40%，照(zhao)度為1×10-3 Lx的(de)條件下，夜間狀態軸上分辨(bian)率(lv) ≤ 0.70毫弧度 |
視距性能 | 氣象條件為(wei)無雨(yu)無霧(wu)，大(da)氣能見度≥15千米，無月(yue)星空，目(mu)標背景為(wei)不(bu)透空條件下，對自立人(ren)員看(kan)清距離≥150米，識(shi)別距離≥300米 |
零位走動量(含重復(fu)裝(zhuang)夾精度(du)) | ≤1密位 |
重量 | 配(pei)槍狀(zhuang)(zhuang)態1.2千克；手持觀察(cha)狀(zhuang)(zhuang)態1.4千克 |
連(lian)續工作時間 | 50小時 |
Main specifications
Magnification | 1× |
Field of view | 11°（With hand-held observation） |
Exit pupil diameter | 7mm |
Exit pupil distance | 30mm |
Resolution | ≤0.70 mrad(Mounts in front of a day sight，at 1×10-3Lx, contrast 35%～40% on the scotopic resolution board ) |
Stadia capability | Performance for human target Identification distance ≥150m; Recognition distance ≥300m (As no rain and no fog, atmospheric visibility ≥15km, no moon sky, target background is not permeable conditions) |
Zero position motion (including repeat setting error) | ≤ 1mil |
Weight | 1.2 Kg （Net weight）;1.4 Kg（With Hand-held observation ) |
Continuous working time | ≥50 h |
